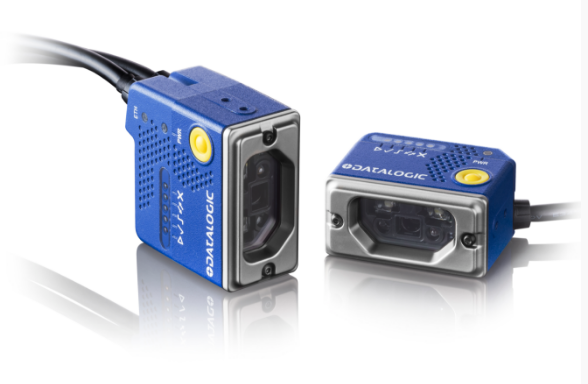

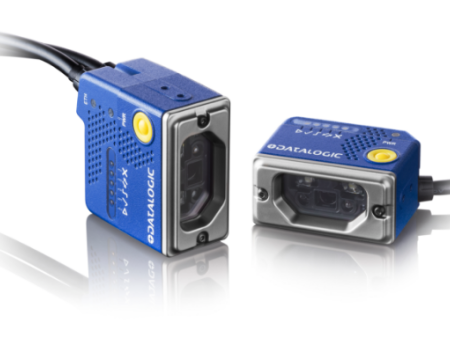

Matrix 120™固定式工業掃描器

Matrix 120™閱讀器是市場上體積小的超緊湊型工業2D閱讀器，适合于任何集成空間，同時是帶有嵌入式以太網接口的小緊湊型二維閱讀器。

Matrix 120™有多種型号可供選擇，包括标準應用使用30萬像素圖像傳感器，高分辨率條碼使用120萬像素圖像傳感器。此外，廣角版本Matrix 120™是近距離讀取的方案。

Matrix 120™采用同級别（IP65和 0-45ºC / 32–133ºF）中的頂級工業級部件，有适用于電子工業的ESD型号和适于食品和飲料環境的防凝聚玻璃閱讀窗。

作為Matrix系列的産品之一，Matrix 120™帶有DL.CODE™配置軟件、X-Press™按鈕和直觀的人機界面，操作極為簡便，市場潮流。

Matrix 120™是高性能工業2D閱讀器Matrix系列的入門級型号。

Matrix 120™是小尺寸、集成簡單和高性能要求的方案，是化學和生物醫學、打印和應用系統等OEM客戶的理想産品。此外，這款閱讀器作為工廠自動化領域的入門級産品，非常适用于電子工業、包裝、食品與飲料行業。

特點

•   體積緊湊，便于集成

• WVGA – 1.2 MP及廣角型号

• 智能可選焦距，進一步提高應用靈活性

• 嵌入式以太網接口

• 相同型号的串口與USB選項

• 電子應用ESD版

• 90°安裝和反光表面用偏振版

• 高工業等級：IP65；操作溫度：0-45 ºC / 32 – 133 ºF

• DL.Code軟件配置程序使安裝更為簡單

• Xpress、Datalogic得利捷“綠點”技術和直觀的人機界面使操作更加簡單

應用

• 電子– PCB闆跟蹤

• 工廠自動化：打印和應用系統–标簽驗證

• 工廠自動化：食品和飲料–可追溯性

• OEM：售貨亭–自動售票機

• 醫療衛生：臨床實驗室–藥瓶識别

• 化學與生物醫學分析機

技術參數

讀取範圍（小-大）： Matrix 120 - WVGA: 25-190mm [1.0-7.5 in]

Matrix 120 - MP: 25-220mm [1.0-8.7 in]

對焦系統：

三個預校準位置的手動調節(45, 70, 125mm - WVGA ; 45, 80, 125mm - MP)

圖像傳感器：

帶全局快門的CMOS傳感器/WVGA- 752x480 px

帶全局快門的CMOS傳感器/ MP - 1280x960 px

幀率：高達57全幀/秒 (WVGA型) , 高達36全幀/秒 (MP型)

主闆內存：128 MB

可讀取代碼：

1D代碼：所有标準一維符号

2D代碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec

郵政碼：英國郵政、日本郵政、Planet、Postnet等

代碼方向：全向

多标簽/多代碼取讀：√

電源供給/功耗：5-30 VDC；1.6至2.4 W

防護等級：IP65

溫度範圍：0-45 ºC / 32 – 133 ºF

外殼材料：Zama（鋅合金）- 塑料閱讀窗蓋

外形尺寸（典型值）： 45.4 x 31.1 x 23.5 mm [1.8 x 1.2 x 1 in] (SER+USB型)

45.4 x 48.5 x 23.5 mm [1.8 x 1.9 x 1 in] (SER+ETH 型)

重量：117 g [4.1 oz]帶電纜 (SER+USB型) - 200 g [7.1 oz]帶電纜 (SER+ETH型)

ESD認證：√

補充：偏振濾波器：√

嵌入式通信接口：RS-232/RS-422/USB 2.0高速(USB-CDC, USB-HID)

主RS-232或RS-422 FD (2400至115200 bit/s)

以太網：嵌入式 (僅SER+ETH型号 ) 10/100 Mbit/s *

數字輸入：兩路輸入，可軟件設置（PNP/NPN）

數字輸出：兩輸輸出，可軟件設置（PNP/NPN）

設備設置：

X-PRESS™人機界面

基于Windows的調試軟件（DL.CODE™），

通過以太網或者串行接口連接 通過串口或以太網TCP接口發送主機模式編程指令
