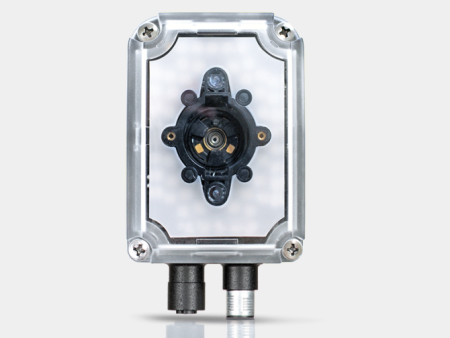

Matrix 300N™ 固定式工業掃描器

Matrix 300N™是一款超緊湊型影像式條碼閱讀器，專為高速和直接零件标記（DPM）應用而設計。

Matrix 300N™采用130萬像素/ 60幀/秒的高分辨率成像器，能超快速進行圖像采集，是Matrix系列中的新一代緊湊型影像式條碼閱讀器。光學系統包括一個用于電子變焦控制的液态鏡頭模塊。因此，閱讀器可以自動進行變焦，而無需其他可動部件。

Matrix 300N™具有非常小的物理尺寸和旋轉連接器，可以輕松集成到狹小的空間中。

Matrix 300N™是條碼閱讀器高性價比的解決方案，自帶PROFINETIO和ETHERNET / IP接口，省卻了對外部通訊盒或轉換器的需要。

Matrix 300N™直接與PROFINET或ETHERNET / IP支持的PLC進行連接，從而降低了解決方案的複雜性和成本。

特性

• 超緊湊的外形尺寸

• 優異的DPM碼讀取性能

• 液态鏡頭動态變焦控制

• 集成雙照明：暗場/明場

• 快速和高分辨率的圖像傳感器

• 可選以太網供電版和闆載PROFINET-IO

• 高防護等級：IP67工業級，适用于惡劣環境，工作溫度0-50°C

• 偏振版可用于讀取反射表面

應用

• 制造業、電子和汽車制造業：

- 标記後的DPM代碼驗證

- 在制品控制

- 零部件追蹤

• 食品與飲料

- 在制品追蹤

• 文件處理

- 高速過程控制

技術參數

尺寸：95 x 54 x 43 mm (3.73 x 2.13 x 1.69 in) Connector @ 0°

75 x 54 x 62 mm (2.95 x 2.12 x 2.45 in) Connector @ 90°

重量：238 g (8.3 oz.)帶鏡頭和內部照明器

外殼材質：鋁，塑料閱讀窗保護罩

工作溫度：手動聚焦機型：0°至+ 50°C（32至122°F）

電子液态鏡頭機型0°至+ 45°C（32至113°F）

儲存溫度：-20至70°C（-4至158°F）

保護等級：IP67

靜電：有，帶有靜電前蓋附件

YAG激光保護：有，帶有YAG截止濾波片

偏振濾光鏡：有，帶有偏振版濾光片

電源：标準：10 VDC至30 VDC /以太網供電：48 Vdc（IEEE.802.3af）

電力消耗：高8 W；一般5W

傳感器：圖像分辨率1280 x 1024（130萬像素）-CMOS全局快門

幀率：60 幀/秒

光學變焦控制：電子液态鏡頭機型（LQL-9MM）

手動固定鏡頭機型（LNS-6mm，LNS-9mm，LNS-12mm，LNS-16mm）

光學模型/視野角度： 66° (6mm) . 40° (9mm) . 32°(12mm) . 24° (16mm)

瞄準系統：雙激光指示器（CDRH / IEC Class II）

可讀符号

一維碼：所有标準一維符号

二維碼：數據矩陣、QR碼、Micro QR、Maxicode、Aztec

郵政碼：郵政、日本郵政、Planet、Postnet等

通信接口：

以太網10/100：以太網IP，TCP / IP，UDP，FTP，MODBUS TCP

串行RS232 / RS422 / RS485高達115.2 Kbit / s +輔助RS232

闆載PROFINET-IO

閱讀器網絡：Datalogic ID-NET™

連接模式：直連模式，主/從，以太網點到點

數字輸入：2光隔離，無極性和軟件可編程

數字輸出：3軟件可編程PNP / NPN（短路保護）。OUT3可編程為輸入

輸出電流大100 mA，飽和電壓<3 V @ 100 mA

編程方法：基于Windows™的SW（DL.CODE™）通過以太網

用戶界面：X-PRESS™，嵌入式人機界面

蜂鳴器、按鈕、7個LED（狀态、通信、觸發、良好閱讀、準備就緒、開機、網絡）

代碼質量指标：AIM DPM, ISO/IEC 15415, ISO/IEC 15416, ISO/IEC 16022, ISO/IEC 18004, AS9132A
